Hohlleiter
Kundenspezifische elektrische Leiter für viele verschiedene Anwendungen

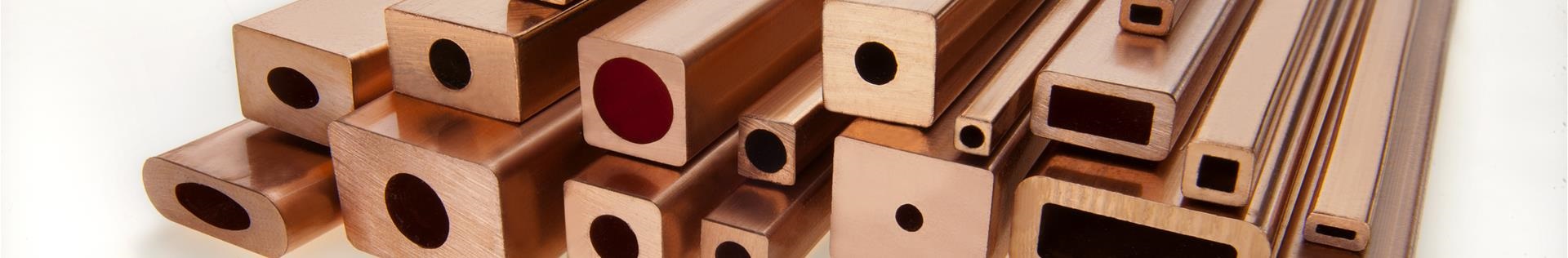

Wo starke Magnetfelder erzeugt werden, bestehen Magnetwicklungen aus innengekühlten Hohlprofilen. Häufig werden quadratische Hohlleitern mit rundem oder rechteckigem Kühlkanal verwendet, wobei der Bedarf an individuellen Abmessungen zunimmt.
Luvata stellt seit fast sechzig Jahren Kupferhohlleiter für die anspruchsvollsten Anwendungen her. Hohlleiter werden manchmal auch folgendermaßen bezeichnet:
- Wassergekühlte Leiter
- Hohldraht
- Hohlrohr
- Hohler Magnetdraht
- Quadratisches Kupferrohr
- Profilrohr
- Rechteckiges Kupferrohr
- Rohrförmige Sammelschienenleiter
- Induktionsspulenrohr
- Induktionsheizrohr
Größte Auswahl an Werkzeugen auf dem Markt
Dank unserer langen Erfahrung bei der Herstellung von Hohlleitern haben wir tausende Werkzeuge vorrätig. Dadurch sind sehr kurze Lieferzeiten ohne Werkzeugkosten möglich. Die Abmessungen beginnen bei 3 x 2 mm (< 0,07 kg/m) und reichen bis über 100 mm Breite (> 30 kg/m). Wir können auch Hohlleiter in kleinen Mengen zum Testen und für Prototypen liefern.
Verunreinigungen verringern die elektrische Leitfähigkeit von Kupfer, deshalb stellen wir Luvata-Hohlleiter aus hochreinem sauerstofffreiem Kupfer OF-OK® her. Aufgrund seiner Reinheit weist Luvata OF- OK eine typische elektrische Leitfähigkeit von 100-102 % IACS und eine Wärmeleitfähigkeit von 390 W / (m * K) auf.
Der maximale Sauerstoffgehalt von 5 ppm (0,0005%) macht das Material unempfindlich gegen Wasserstoffversprödung und sorgt für eine sichere Verbindung bei allen Löt- und Schweißverfahren.
Das in unseren Hohlleitern verwendete OF-OK wird in unserer eigenen Gießerei in Elektroöfen aus ausgewählten hochreinen Rohstoffen gegossen. Dies bedeutet, dass wir den gesamten Herstellungsprozess vom Gießen bis zur Unterschrift des Abnahmeprüfzeugnisses kontrollieren und eine gleichbleibende Qualität unseres Produkts von Charge zu Charge sicherstellen können.
Bei Bedarf wird OF-OK mit Silber (Ag) legiert, um sowohl die Erweichungstemperatur als auch die Kriechfestigkeit der Legierung zu erhöhen, ohne dass andere Eigenschaften wesentlich beeinträchtigt werden.
| Legierung | EN | ASTM | Elektrische Leitfähigkeit | Wärmeleitfähigkeit | |
| MS/m | IACS% | W / (m*K) | |||
| OFE-OK | CW009A | C10100 | 58,6 | 101,5 | 391 |
| OF-OK | CW008A | C10200 | 58,3 | 100 | 390 |
| CuAg0.04(OF) | CW017A | C10400 | 57,7 | 99,5 | 388 |
| CuAg0.10(OF) | CW019A | C10700 | 57,7 | 99,5 | 388 |
- Elektrofahrzeuge / Stator-Direktkühlung
- MRT-Geräte / Gradientenspulen
- Magnete für Anwendungen in der Hochenergiephysik
- Teilchenbeschleuniger
- Generatoren
- Induktionsöfen / Induktionsheizen und -schmelzen
- Plasmaforschungsgeräte
- Elektrodynamische Vibrationsprüfsysteme
- Ionenimplantationseinheiten für Mikroschaltungen
- Seperatoren
- Wellenleiter
- Flüssigkeitsgekühlte Transformatoren
Elektrofahrzeuge (Stator-Direktkühlung)
Unsere Hohlleiter bieten neue Möglichkeiten bei der Kühlung von Elektromotoren. Die innere Kühlung der Statorwicklungen ermöglicht eine effiziente Wärmeübertragung aus dem Kern - genauer von der Quelle, an der die Wärme erzeugt wird. Eine Kühlung mit Luft verbessert die Leistung erheblich, die Flüssigkeitskühlung nochmals. Durch die direkte Kühlung mit Luvata-Hohlleitern werden eine höhere Leistung und ein höheres Drehmoment erzielt.
Direkte versus indirekte Kühlung
In Elektromotoren fließt der Strom in den Wicklungen, die aufgrund des geringen Widerstands aus Kupfer bestehen. Elektrische Verluste sind ein unvermeidliches Hindernis und nehmen mit der Stromstärke zu; eine Verdoppelung des Stroms vervierfacht beispielsweise die Verluste, was die Wärme im Motor erhöht. Darüber hinaus erwärmen die magnetischen Verluste sowohl den Stator als auch den Rotor, was die Wärmebelastung weiter erhöht. Diese Wärme kann durch direkte oder indirekte Kühlung abgeführt werden. Der große Vorteil der direkten Kühlung besteht darin, dass die Wärme dort abgeführt wird, wo sie entsteht, nämlich in der Wicklung selbst und nicht im Gehäuse. Eine wirksame Kühlung des Stators sorgt auch für eine niedrigere Rotortemperatur, was den Einsatz von kostengünstigeren Dauermagneten mit niedrigerer Temperaturklasse ermöglicht.
Die Vorteile von direktgekühlten Elektromotoren
Die Direktkühlung bietet die höchste Leistungsdichte für einen Elektromotor - insbesondere bei Dauerleistung - sowie einen hervorragenden Wirkungsgrad über einen breiten Lastbereich. Die Teillast ist der realistischste Anwendungsfall für einen Elektromotor, und durchgeführte Tests haben gezeigt, dass ein direktgekühlter Motor im Vergleich zu einem herkömmlichen, indirekt gekühlten Motor bei Spitzenlast etwa die doppelte und bei Dauerbetrieb die dreifache Leistung erbringt.
Der höhere Wirkungsgrad von direktgekühlten Motoren bedeutet, dass in E-Fahrzeugen kleinere Aggregate eingesetzt werden können, was sowohl Gewicht als auch Kosten spart. Dies ermöglicht auch den Einsatz von Elektroantrieben in größeren Fahrzeugen, z. B. in Lastwagen. In direktgekühlten Motoren können standardisierte, kostengünstige Materialien (einschließlich Magneten) verwendet werden, was eine höhere Leistung bei geringeren Kosten ermöglicht - eine wichtige Voraussetzung für die breitere Einführung von Elektrofahrzeugen.
Lesen Sie mehr über Direktkühlung in unserer Informationsschrift hier
Jede Naht in einem wassergekühlten Magneten ist eine mögliche Ursache für Leckagen. Je länger also jede einzelne Spule ist, desto geringer wird das Risiko. Mit dem Ziel, die Nähte innerhalb des Magneten vollständig zu eliminieren, haben wir extrem lange Mileon® Spulen entwickelt. Die Länge dieser Spulen beträgt jetzt nicht nur einige Meter sondern hunderte oder sogar tausende Meter. Das Spulengewicht kann bis zu 2500 kg betragen - eine einzelne Spule, nahtlos.
Mileon-Spulen werden ausschließlich aus sauerstofffreiem Kupfer hergestellt und unterliegen denselben strengen Qualitätskriterien, die wir auch für unsere anderen Hohlleiterprodukte anwenden.
Die Verwendung großer Mileon-Spulen bedeutet, dass beim Herstellungsprozess der Magnete weniger Ausschuss anfällt und wetvolles Kupfer gespart wird. Die längeren Spulen bieten auch eine größere Flexibilität in der Produktion im Vergleich zu kürzeren Spulen, die auf Fixlängen geschnitten sind.
Mileon-Spulen werden üblicherweise auf großen Holzspulen geliefert, die weniger Verpackungsmaterial benötigen und recycelbar sind. Alternative umweltfreundliche Verpackungsoptionen sind ebenfalls erhältlich, um den individuellen Bedürfnissen jedes Kunden gerecht zu werden.
- Vorteile der Mileon-Spule
- Keine Schweißnähte
- Kupfer von höchster Qualität
- Weniger Kupferverschwendung
- Präzise Liefermengen
| Mileon® nahtlos, lange Längen | Bis zu 2500 kg, je nach Abmessung, auf Holzspule geliefert |
| Lose Wicklung, Ringe oder Spulen | Max. 50-400 kg je nach Abmessung
|
| Spulen für kleine Abmessungen | Sperrholz- oder Kunststoffspulen |
| Gerade Längen | Bis zu 16 Metern |
Mileon® Holzspule
| Mileon® Spule # | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| D (mm) | 800 | 900 | 900 | 1000 | 900 | 1000 | 1200 | 1200 | 1600 |
| D1 (mm) | 400 | 400 | 400 | 500 | 700 | 700 | 600 | 900 | 1200 |
| L (mm) | 480 | 480 | 630 | 730 | 640 | 730 | 730 | 730 | 940 |
| l (mm) | 400 | 400 | 550 | 600 | 550 | 600 | 600 | 600 | 740 |
| d (mm) | 132 | 132 | 132 | 132 | 132 | 132 | 132 | 132 | 132 |
Lose gewickelter Ring
Ring
Kernlos gespult
Spule für kleine Abmessungen
Frage: Wo werden die Kupferhohlleiter hergestellt ?
Antwort: Luvata Hohlleiter werden in Pori, Finnland hergestellt
Frage: Können Sie die Ware bis an unsere Tür liefern ?
Antwort: Für viele Standorte weltweit können wir die Waren bis vor die Tür des Kunden liefern. In bestimmten Ländern ist der nächstgelegene Hafen oder Flughafen möglich.
Frage: Wie ist die Lieferzeit von Kupferhohlleitern?
Antwort: Die Lieferzeit ist abhängig vom Produkt. Typische Lieferzeiten sind 4-6 Wochen ab Bestelleingang.
Frage: Bieten Sie auch isolierte Hohlleitern an?
Antwort: Ja, das tun wir. Bitte kontaktieren Sie unseren Vertrieb für weitere Informationen.
Frage: Wie hoch ist die Mindestbestellmenge ?
Antwort: Für einige Produkte bieten wir Mengen ab 50 kg an.
Frage: Können Sie andere Größen oder Formen herstellen als in der Werkzeugliste angegeben?
Antwort: Wir können auch andere Größen und Formen produzieren. Bitte kontaktieren Sie den Verkauf für weitere Details.
Frage: Was ist der minimale Biegeradius Ihres Hohlleiters?
Antwort: Unsere Kunden verwenden 3 x Leiterbreite als minimalen Radius. Einige Kunden verwenden gelegentlich einen kleineren Radius.
Frage: Bieten Sie auch Armaturen zum Anschluss von Hohlleitern an das Kühlsystem an?
Antwort: Normalerweise verwenden unsere Kunden ihre eigenen Lösungen. daher liefern wir keine Armaturen.
Frage: Wo finde ich die Qualitätszertifikate für Luvata Pori?
Antwort: Die Qualitätszertifikate finden Sie sowohl unter ‚Standorte‘ als auch in der Dokumentenbibliothek.
